引言：
時間敏感網絡（Time-Sensitive Networking，TSN）是基于以太網的新一代網絡標準。TSN在MAC層提供統一的時間敏感機制，為語音、視頻、工業控制等關鍵業務數據提供低時延、高可靠性的確定性傳輸。TSN標準體系涵蓋時鐘同步、流量調度、可靠性和安全等關鍵領域。
IEEE 802.1Qbv（流量調度增強）協議是TSN流量調度機制的核心。該協議允許網絡管理員根據關鍵業務流的特征和時序需求進行配置，將特定業務流映射到專用轉發隊列，并依據預定義的門控列表（Gate Control List，GCL）進行周期性調度，從而優先保障關鍵流量，有效避免其在設備轉發時因擁塞而丟包。在TSN網絡中部署802.1Qbv，可實現關鍵業務流端到端轉發時延的精確控制與高度確定性。
壹 802.1Qbv協議測試必要性
IEEE 802.1Qbv是TSN網絡的核心調度機制，為工業控制、自動駕駛等實時業務提供確定性低時延保障。該協議通過TAS和GCL精確控制流量發送時機，若實現不當，可能導致關鍵數據延遲或丟失，引發嚴重事故。因此，進行IEEE 802.1Qbv協議功能測試是驗證設備能否嚴格按策略調度流量、保障高優先級業務的關鍵。
貳 802.1Qbv協議核心機制
➽ TAS機制與門控原理
TSN中，802.1Qbv協議為識別出的關鍵流量提供基于精確時間點的確定性調度，其核心機制是通過預配置的802.1Qbv門控列表（Gate Control List，GCL）來控制隊列的發送時機。用戶配置時，需在TSN調度策略（或TSN配置）中定義GCL的關鍵參數（如周期、各隊列門控狀態與時長）。隨后，將該策略應用到網絡設備的出接口（egress port）上。部署成功后，該接口即能依據GCL的時序規則，對TSN流量執行嚴格的確定性調度，確保其在預定時間窗口內無沖突地發送。
圖1 Transmission selection with gates
如圖1所示各隊列的門的開/關狀態由GCL精確控制。GCL可以有多行，GCL根據基準時間BaseTime，循環執行，每CycleTime執行一次。
將不同流量等級（Traffic Class）的流量映射到獨立的轉發隊列，是實施802.1Qbv門控調度的基礎前提，這種隊列隔離機制使得GCL能夠對不同隊列實施差異化的調度策略：即在任意給定時刻，允許某些隊列開門發送數據，同時保持其他隊列關門阻塞。
流量分類入隊可通過多種方式實現，例如：
• 基于VLAN優先級(PCP)：利用VLAN報文頭中的3位PCP字段區分8種優先級，映射到不同隊列。
• 基于IP DSCP：根據IP報文頭的DSCP字段值，將其映射到特定的流量等級和隊列。
• 基于精細化流分類：通過配置策略，依據報文頭信息（如源/目的MAC地址、源/目的IP地址、協議類型等）顯式指定報文的流量等級。
➽ GCL配置邏輯
門控列表（GCL）精確控制每個隊列的發送狀態，其兩種基本狀態為：
• Open（開門）：根據與隊列相關的傳輸選擇算法的定義，選擇要發送的排隊幀；
• Close（關門）：不會選擇排隊的幀進行傳輸。
每個隊列的“開”或“關”狀態由GCL精確控制。GCL包含多個條目，定義了每個隊列在特定時間段內的門控狀態。GCL基于基準時間(Base Time)啟動，并周期性循環執行，每個周期的時長稱為周期時間(Cycle Time)，隊列通常根據其優先級進行調度（優先級數值越高表示優先級越高，范圍通常為7到0）。在門控狀態為“開”的前提下，設備嚴格按照優先級從高到低（7->6->...->0）的順序發送隊列中的報文。

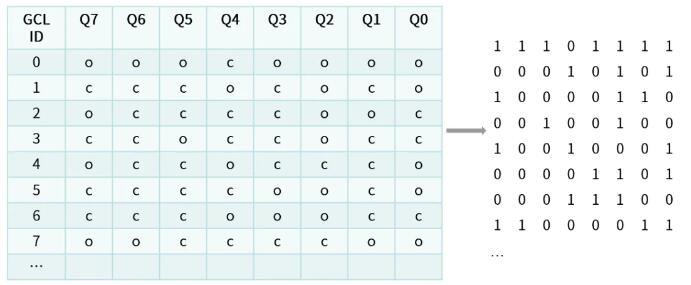

圖2 GCL表象
以節點0為例，設備會先發送隊列7中的報文，隊列7中報文發送完成后發送隊列6中的報文，隊列6中報文發送完成后發送隊列5中的報文，然后再發隊列3中的報文依次類推。
802.1Qbv中定義的時間感知整形器（time aware shaper，TAS），利用時間周期的概念來調度數據，可通過循環計時器中的循環計時器開始時間確定一個GCL執行周期開始的時間。
➽ 循環計時器狀態機

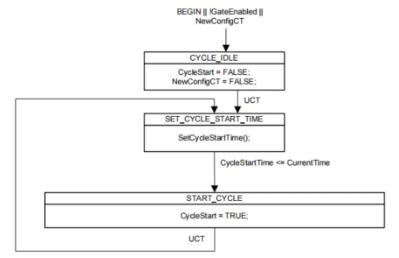

圖3 計時器狀態機

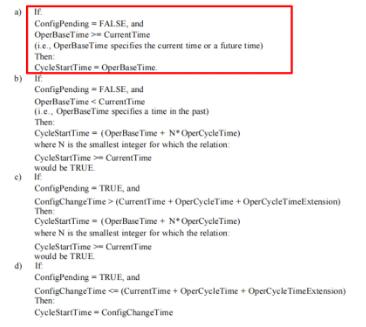

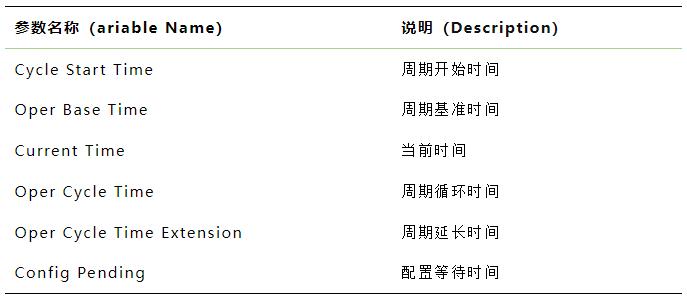

SetCycleStartTime（）過程確定下一個GCL執行周期開始的時間。該過程根據Current Time、Oper Base Time、Oper Cycle Time、Oper Cycle Time Extension、Config Change Time和Config Pending的值，將Cycle Start Time變量設置為起始時間，具體規則如下：
1、Config Pending=FALSE，且Oper Base Time>=Current Time，（例如Oper Base Time指定當前時間或未來時間）那么Cycle Start Time=Oper Base Time；
2、Config Pending=FALSE，且Oper Base Time<Current Time，（例如Oper Base Time指定過去的時間）那么Cycle Start Time=(Oper Base Time+N*Oper Cycle Time)其中N是滿足關系式的最小整數；
3、Config Pending=TRUE，且Config Change Time>(Current Time+Oper Cycle Time+Oper Cycle Time Extension)那么Cycle StartTime=(Oper Base Time+N*Oper Cycle Time)其中N是滿足關系式的最小整數；
4、Config Pending=TRUE，且Config Change Time<=(Current Time+Oper Cycle Time+Oper Cycle Time Extension)那么Cycle Start Time=Config Change Time。
叁 信而泰802.1Qbv協議測試方案與能力
➽ 測試方案
通過測試儀對TSN交換機的802.1Qbv協議進行全面驗證，基于IEEE 802.1AS高精度時間同步，配置流量調度表、GCL及Bucket List策略，結合VLAN與目的MAC過濾規則，可精準驗證交換機在復雜場景下的確定性調度能力。測試結果量化關鍵流量時延抖動（達納秒級精度）、帶寬保障及門控觸發準確性，確保設備符合實時通信的嚴格標準，為協議可靠性提供權威測試。
➽ 核心測試能力
信而泰BigTao220+TSN特性板卡的IEEE802.1QBV測試能力：
• 支持流量調度表手動配置；
• 支持門控列表配置；
• 支持過濾器（VLAN、目的MAC地址最后三個字節）配置；
• 支持Bucket List配置；
• 支持使用IEEE 802.1AS進行時間同步。
肆 測試實踐：用例設計與配置詳解
為驗證上述理論機制，本節將詳細闡述一個典型的測試用例及其在信而泰RENIX測試平臺上的核心配置。
測試用例設計
1.用例描述：
驗證TSN交換機Qbv行為。配置3個GCL，周期時間（Cycle Time）為3 ms，每個時隙1ms；第一個表項放行優先級為0的流量，第二個表項放行優先級為1的流量，第三個表項放行優先為3、4、5、6的流量。
2.測試目的：驗證DUT（TSN交換機）是否根據配置的GCL正確、準時地執行門控調度。
3.測試拓撲：
圖4 拓撲
測試儀配置詳解

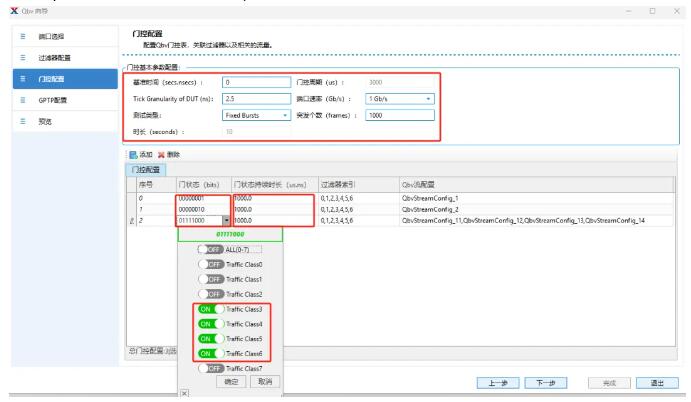

門控中依次添加三個GCL列表項，門狀態中指定門狀態，0為關門，1為開門。列表0放行優先級0流量、列表1放行優先級1流量、列表2放行3、4、5、6優先級流量。門狀態持續時長設置每個列表的持續時間，所有列表持續時間之和為Oper Cycle Time此例設置每個GCL持續時間為1ms，Oper Cycle Time為3ms；過濾器索引為測試儀統計不同GCL放行流量的落點情況。（門控規則與DUT保持一致）
圖5 測試儀配置1

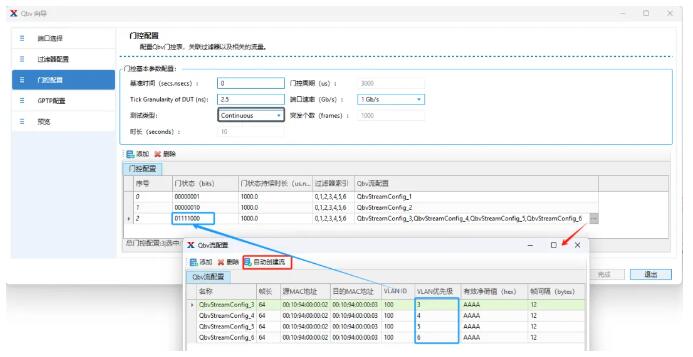

配置Qbv流量，點擊自動創建流量會自動生成對應優先級的Qbv流，也可以點擊“添加”手動創建其他流量，配置測試類型為Continuous。
圖6 測試儀配置2

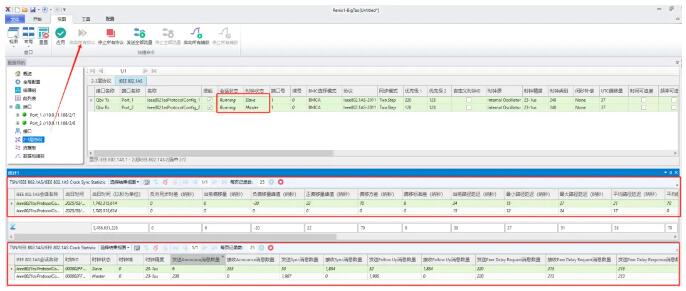

配置AS協議并點擊完成，在配置導航欄中可看到生成的AS協議，點擊啟動所有協議，能看到測試儀Telkerd端口AS時鐘狀態為Slave，Listener端口AS時鐘狀態為Master，統計中能看到時間偏移量及協議包交互數量均正常，時間同步是Qbv調度基準時間的基石，需優先確保其建立成功。
圖7 測試儀配置3

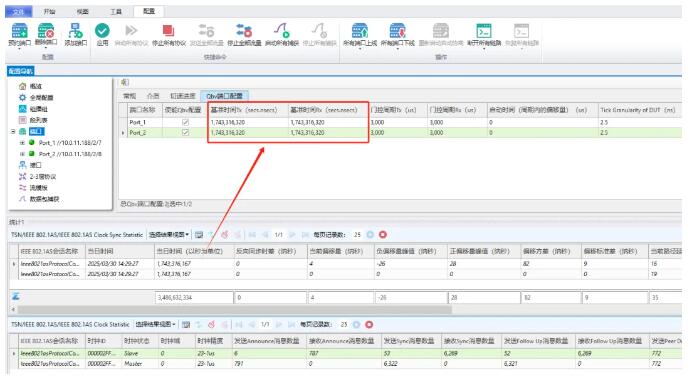

在端口中設置基準時間，此時間為未來某個絕對時間戳，并換算成秒，配置基準時間為未來時間，以滿足協議規則a的要求，確保調度周期從預定時間開始。
圖8 基準時間
圖9 測試儀配置4
伍 測試結果分析
啟動Qbv流量后，測試儀將在設定的基準時間到達后開始發送流量。通過查看測試儀提供的詳細統計信息，可進行如下分析：
圖10 測試結果時延性能
查看流量統計中的平均時延，可達納秒級精度，驗證低時延保障。
調度準確性
在Qbv流量統計中，觀察優先級0、1的流量是否僅在第一個和第二個1ms時間窗內成功通過，優先級3-6的流量是否在第三個1ms時間窗內通過。此結果可證明DUT嚴格遵循了配置的門控規則。
完整性檢查
確保無預期之外的丟包，所有關鍵流量均在其調度時間窗內被成功轉發。
陸 結語
IEEE 802.1Qbv協議作為TSN網絡實現確定性傳輸?shù)暮诵�，依托時間感知整形器（TAS）和門控列表（GCL）為關鍵業務提供納秒級調度保障，但其配置復雜且對時序高度敏感，測試驗證難度極大。信而泰TSN測試平臺直面該挑戰，提供從GCL策略仿真、多優先級流量生成到基于IEEE 802.1AS的高精度時間同步的一體化測試方案，全面驗證設備在真實業務場景下的調度準確性與時序合規性，這一切能力的背后，離不開高性能硬件平臺的支撐。

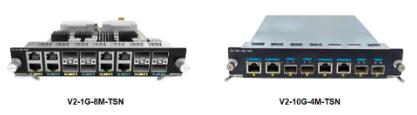

圖11 TSN測試板卡
信而泰自主研發的TSN模塊基于高性能FPGA實現100%線速流量生成與納秒級精度統計，確保每一幀數據都可被精確發送、捕獲，為Qbv測試的可靠性與權威性奠定堅實的硬件基礎，為工業自動化、車載網絡等領域的TSN技術落地提供強有力的測試保障。
